Impressora de jato de tinta automatizada em linha para impressão de legendas ZX730

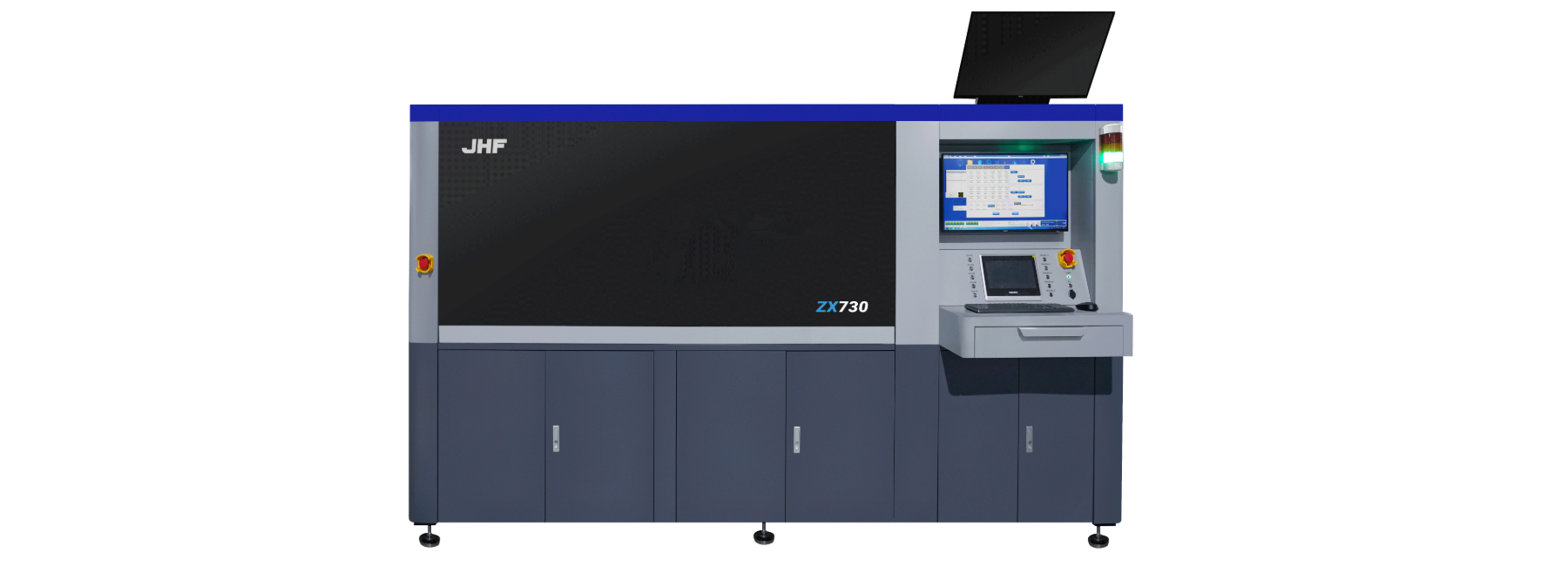

A impressora de jato de tinta automatizada em linha para impressão de legendas ZX730 é uma solução de impressão de legendas em linha projetada para linhas de produção de PCBs de alto volume, com suporte para operação tanto em linha quanto fora de linha. Com uma arquitetura inovadora de impressão a jato de tinta em linha, a ZX730 conecta perfeitamente os processos a montante e a jusante, permitindo a automação inteligente da transferência de materiais, do posicionamento e da impressão. Combinando alta produtividade com excelente qualidade de impressão, a ZX730 atende aos rigorosos requisitos da fabricação de PCBs de alto padrão e possibilita a produção em larga escala por impressão digital a jato de tinta.

Recursos do produto
Especificações

Cabeçotes de impressão de nível industrial


Suportando até 22 cabeçotes de impressão de nível industrial e painéis PCB de 630mm × 730mm, o ZX730 integra um sistema avançado de controle de jato de tinta para obter um controle preciso das gotas de tinta durante a operação em alta velocidade com múltiplos cabeçotes de impressão, garantindo a reprodução nítida de caracteres finos.

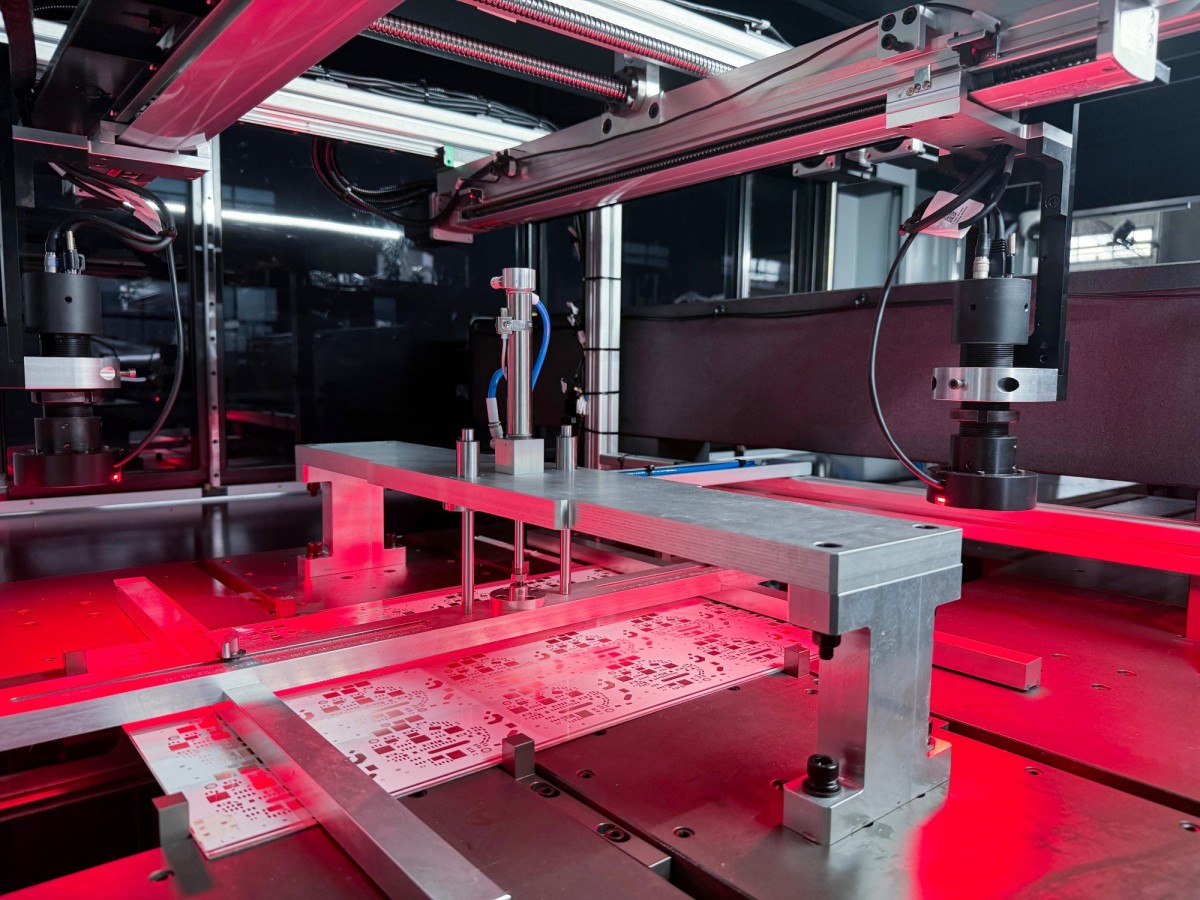

Alinhamento automático duplo por CCD


O sistema independente de alinhamento em 4 pontos com CCD duplo detecta automaticamente as posições dos painéis PCB e realiza a correção inteligente. Ele compensa eficazmente os erros de expansão, contração e deslocamento dos painéis, garantindo um posicionamento de impressão preciso e consistente.


IMG_2078

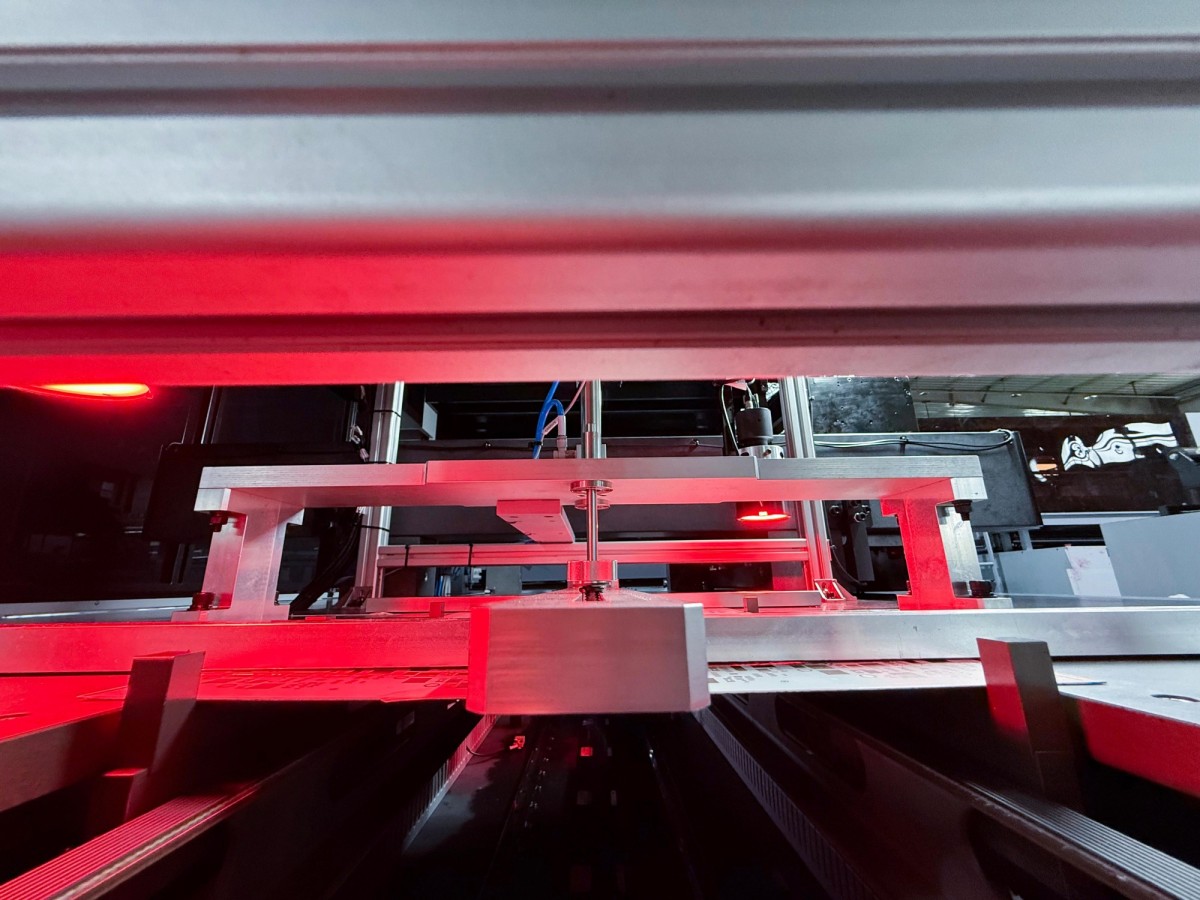

IMG_2077

Recuperação de tinta + sistema inteligente de limpeza dos cabeçotes de impressão


A tinta residual gerada durante a limpeza e a purga de tinta retorna automaticamente ao tanque principal de tinta para reciclagem. Isso reduz o desperdício de tinta, diminui os custos de produção e melhora a eficiência de utilização da tinta. O sistema automático de limpeza dos cabeçotes de impressão reduz a frequência da manutenção manual e prolonga a vida útil dos cabeçotes de impressão.


Plataforma de granito + estrutura da viga principal


Com um sistema de acionamento por motor linear combinado com uma plataforma de granito e uma estrutura de viga principal de alta resistência, o ZX730 minimiza eficazmente os erros mecânicos e proporciona um suporte estável para operações em alta velocidade.


Tecnologia de acionamento por levitação magnética nos eixos XY


Os eixos X e Y adotam a tecnologia de acionamento por levitação magnética, proporcionando alta capacidade de resposta, excelente estabilidade e desempenho confiável. Combinado com um sistema de controle de movimento multieixos, o ZX730 alcança um controle preciso durante todo o processo de movimentação.


Sistema de cura UV-LED de alta eficiência


Com um design de lâmpadas LED de alta qualidade, o sistema de cura UV garante uma saída de luz estável, melhora o desempenho da cura e prolonga a vida útil das lâmpadas.

IMG_2060

Cabeçotes de impressão

Cabeçotes de impressão 1024i, 11 cabeçotes de impressão em uma única fileira, expansível para 22 cabeçotes de impressão em configuração de fileira dupla

Resolução máxima

1440dpi*1440dpi

Tamanho mínimo dos caracteres

3 pt


Produtividade

1pass   6-7 painéis/min

2pass   5-6 painéis/min

3pass   4-5 painéis/min

Tipo de tinta

Tinta UV

Tamanho da gota de tinta

13pl

Método de cura da tinta

Controle de cura LED segmentado para secagem instantânea após a impressão

Tamanho mínimo do painel PCB

300mm*370mm

Tamanho máximo do painel PCB

630mm*730mm

Espessura da placa

0.5mm-3.5mm

Material de impressão

PCB

Precisão de alinhamento

±50µm

Profundidade de campo para empenamento do painel

≤1.5mm

Método de alinhamento

Alinhamento automático duplo por CCD com posicionamento em 4 pontos

Software

JHF Software

Requisitos de energia da máquina

11KW 380VAC 50Hz 22A

Requisitos de energia da lâmpada UV

6.8KW 220VAC 50Hz 30A

Dimensões da máquina

C 3800 mm × L 2406 mm × A 2287 mm

Peso da máquina

3500kg


Aplicações que abrangem toda a indústria

Caixas de luz internas e externas, displays para exposições, adesivos para vidros de automóveis, placas retroiluminadas e produção comercial, etc.
