Impressora LX680 Legend

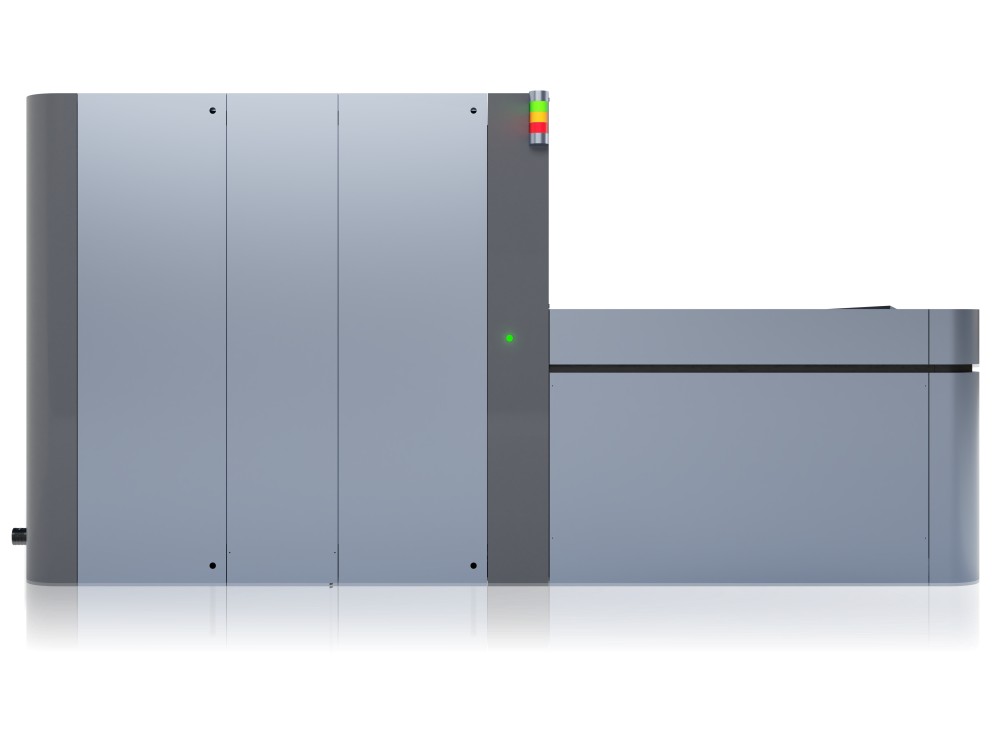

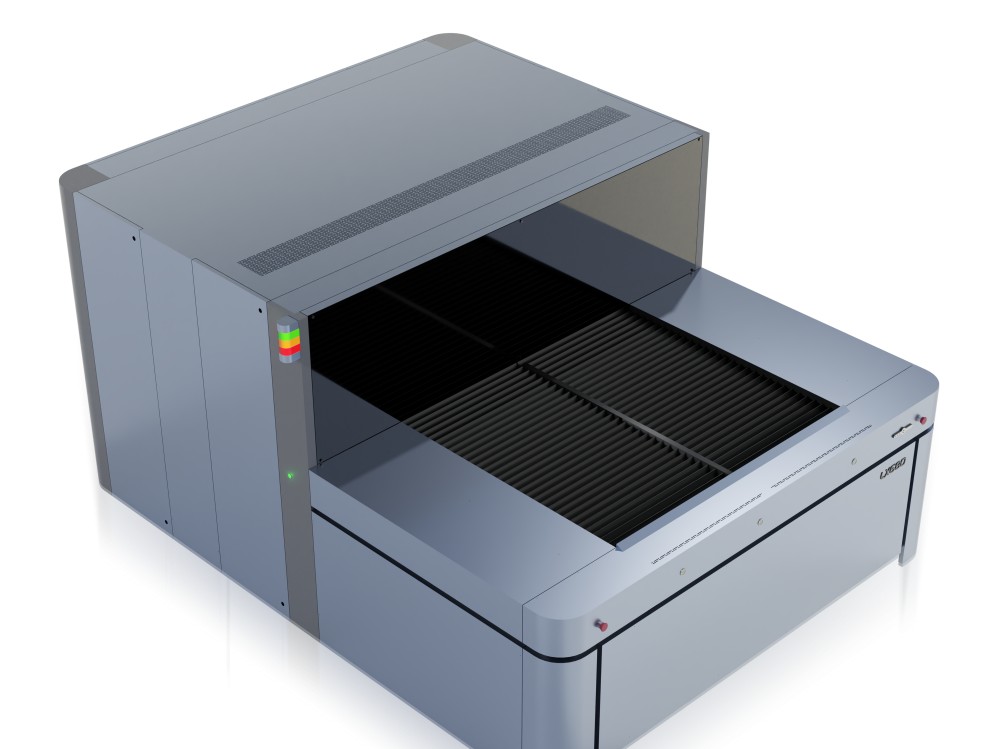

A LX680 é uma impressora de legendas adequada para a produção industrial, equipada com um sistema de controlo de impressão desenvolvido de forma independente. Adopta um método de impressão interativo de plataforma dupla, incorporando uma filosofia de design de fácil utilização e baseando-se nas necessidades de produção industrial para introduzir um novo modo de impressão de caracteres PCB.
Recursos do produto
Especificações

Desempenho Estável


Utilizando motores lineares de alta qualidade e um sistema de controle centralizado PLC de nível industrial, a máquina é controlada de forma estável, resultando em maior precisão de impressão e desempenho mais estável.

2

5


Manutenção Inteligente do Cabeçote de Impressão


Design automatizado de limpeza e manutenção do cabeçote de impressão, completando automaticamente as funções de manutenção e limpeza do cabeçote. A estrutura é compacta, e a limpeza do cabeçote sem contato não danifica o cabeçote, deixando nenhum resíduo de tinta na base do cabeçote.

Alinhamento de Precisão


Alinhamento automático CCD, com uma câmera de alta precisão combinada com software de alinhamento desenvolvido independentemente, permite um alinhamento preciso de imagem.

1

Superfície mínima do cartão de impressão600mm x 470mm Fixação de fixação em quatro lados
Superfície máxima do cartão de impressão1250mmx1250mm
Método de cura da tintaCura por luz LED, secagem instantânea com impressão LED
Espessura mínima/máxima do painel0.1mm-8mm
Espessura máxima do painel (sem dispositivos de fixação)25mm
Número de cabeças de impressão4 cabeças de impressão,2-4(Opcional)
Resolução máxima de impressão1440dpix 1440dpi
Largura mínima da linha3min(75um) (com base numa boa tensão da máscara de soldadura)
Tamanho mínimo do texto500μmx400μm (com base numa boa tensão da máscara de soldadura)
Exatidão do registo±35μm
Profundidade de campo de placas curvas0.5mm
Método de registoAlinhamento automático CCD, 3 ou 4 pontos (opcional)
Modo de impressãoRascunho / Normal / Fino (A-A / A-B)
Tamanho da gota de tinta13PL
Formato do ficheiro de impressãoFicheiros Gerber (*.gbo)
Tipo de tintaTinta fotossensível UV
Tamanho da máquina3545 mm (C) X 2780 mm (L) X 1800 mm (A)
Peso da máquina6500kg
Capacidade de produçãoTamanho mínimo
600mm x 470mm		Tamanho máximo de uma plataforma únicaTamanho máximo
680mmx1250mm1250mmx1250mm
Modo padrão (2pass)
Modo fino (3pass)
Modo ultra-fino (4pass)		100 lados/h
80 lados/h
60 lados/h		70 lados/h
50 lados/h
30 lados/h		60 lados/h
40 lados/h
20 lados/h
Ambiente de trabalhoTemperatura 20℃-30C, Humidade40%-70%
Parâmetros de pressão de ar6-8 atmosferas
Alimentação eléctricaFonte de alimentação: AC380, 50HZ, 25A, fonte de alimentação
faixa de flutuação de tensão: ±7%
Potência máxima14KW


Aplicações que abrangem toda a indústria

Caixas de luz internas e externas, displays para exposições, decalques para janelas de carros, placas com iluminação de fundo e produção comercial, etc.
